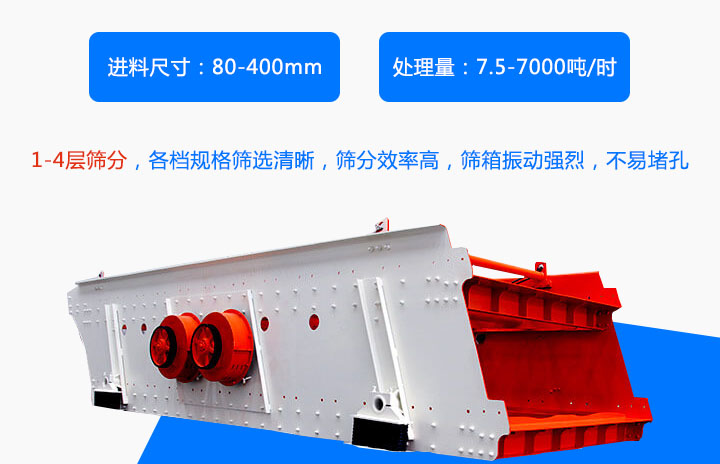

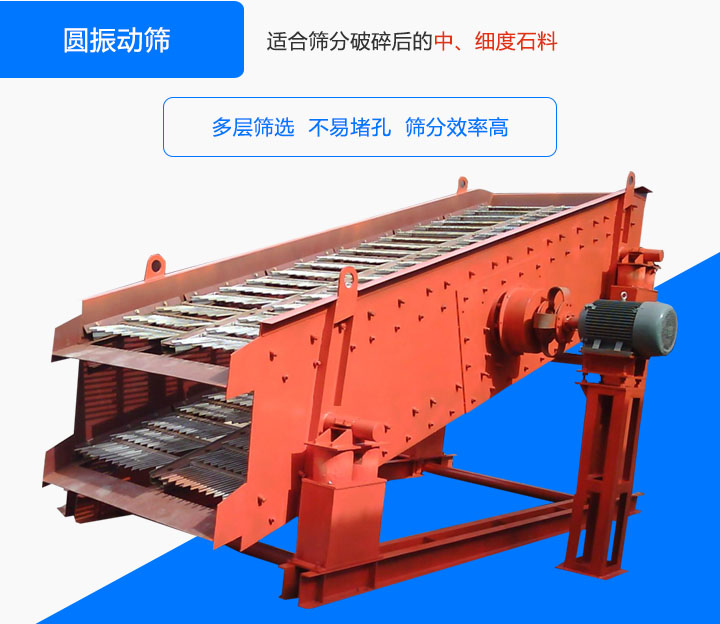

圓振動篩整個振動過程的激振力是由一個不平衡的偏心軸和偏心軸附加的偏心塊的旋轉來共同完成的其設計彌補了，單靠軸振動和塊振動產生激振力的不足，其激振方向近似圓的運動軌跡，傾斜的篩面呈20°布置，有利于較大物料的篩分處理，使電機功率得以有效利用，它的振幅可以調節、物料篩淌線長、多層篩分、篩分效率高，適合采石場篩分石料，也可供選煤、選礦、建材、電力及化工等行業作產品分級用。

圓振動篩可以根據物料產品和用戶要求，采用高錳鋼編織篩網、沖孔篩板和橡膠篩板，篩板有單層和雙層兩種，各類篩板均能滿足篩分效果的不同要求。該系列圓振動篩為座式安裝。篩面傾角的調整可通過改變彈簧支座位置高度來實現。

圓振動篩工作原理

圓振動篩主要由篩箱、篩網、振動器及減振彈簧等組成。振動器安裝在篩箱側板上，并由電動機通過三角皮帶帶動旋轉，產生離心慣性力，迫使篩箱振動。如無特殊 要求，YA和2YA型為紡織篩面，YAH型為沖孔篩面，各類篩面均能滿足。

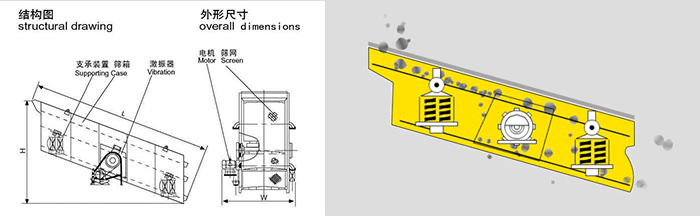

圓振動篩內部結構

圓振動篩主要由篩箱、篩網、懸掛（或支撐）裝置、電動機、振動器及減振彈簧等組成。電動機經三角帶使激振器偏心塊產生高速旋轉。運轉的偏心塊產生很大的離心力，激發篩箱產生一定振幅的圓運動，篩上物料在傾斜的篩面上受到篩箱傳給的沖量而產生連續的拋擲運動，物料與篩面相遇的過程中使小于篩孔的顆粒透篩，從而實現分級。

圓振動篩特點

1、圓振動篩采用筒體式偏心軸激振器及偏心塊調節振幅，操作簡便。

2、激振器重量輕，軸承負荷小，篩機負荷小。

3、圓振篩采用橡膠隔震彈簧，噪聲小，過共振區平穩。

4、篩箱振動強烈，減少了物料堵塞篩孔的現象，篩分效率和生產效率較高。

5、物料篩淌線長，篩分規格多。

6、結構簡單，篩面更換方便，篩網方式可做成編織網、聚胺酯網、沖孔網、篦條網等。

7、電機與激振器聯軸采用撓性聯軸器，使用壽命長，造價低，對篩機安裝條件要求低，對電機沖擊小等優點。

圓振動篩型號和參數

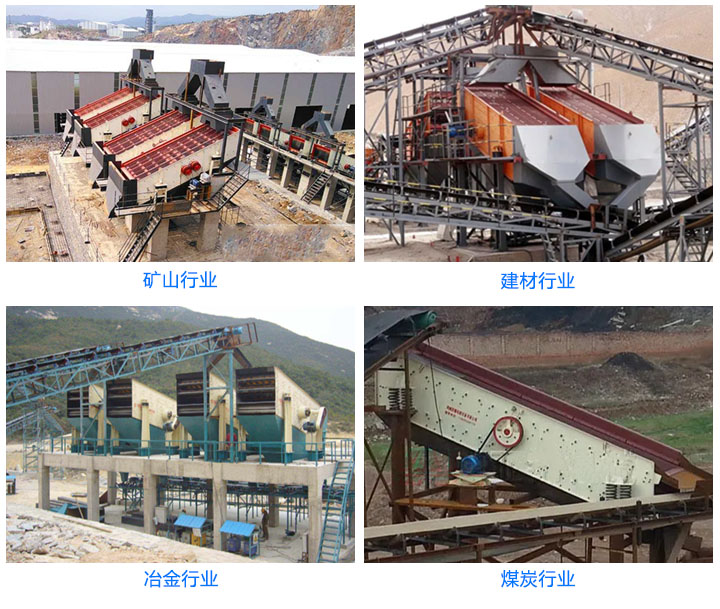

圓振動篩應用行業

該系列振動篩是我廠根據用戶需要，吸取國內處先進技術研制開發的產品，其篩箱的運動軌跡為圓形，適用于煤、石灰石、碎石、砂礫、金屬或非金屬礦石及其他物料的篩分。
